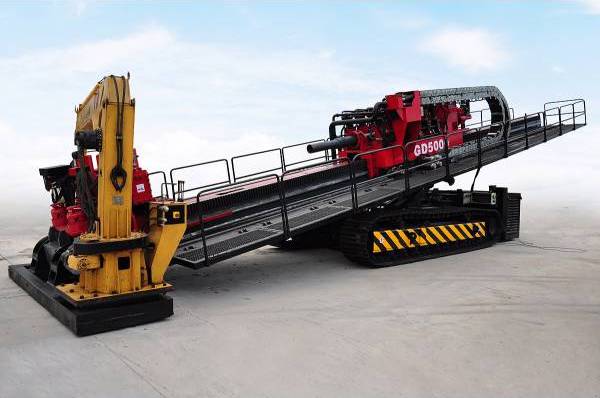

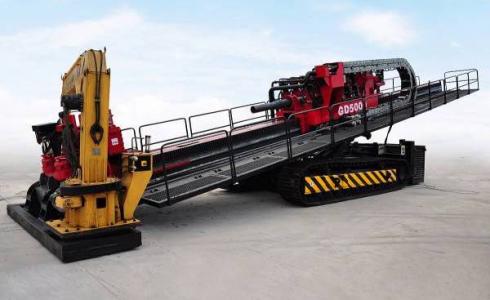

Установка ГНБ GD500-L
Самоходная машина на гусеничном ходу. Металлические траки, с резиновыми проставками. Реечная система привода редуктора вращения и протяжки штанг. Гидравлические тиски раскручивания штанг. Манипулятор на анкерной плите грузоподъемность 2 тонны. Система автоматической замены штанг. Кабина оператора с кондиционером и отопителем.
Установки ГНБ Goodeng от GD500B-L до GD2800B-L используются в полевых условиях. Их технические характеристики позволяют бурить грунт в длину от 800 до 2500 м. Эти колоссальные комплексы не столь маневренны и гибки, как установки меньших классов, но у них другая задача – без вскрытия грунта тянуть мощные трубопроводы.
Несмотря на значительную длину бурового ствола, траектория движения штанг в сверхсильных установках может меняться согласно проекту и выйти на поверхность в заданной точке. На буровых комплексах Goodeng применяется прогрессивная гидравлическая евросистема подачи штанг, каретка оснащена зубчато-реечным приводом. Благодаря закаленному металлу штанг, возможна проходка в грунтах повышенной сопротивляемости – скальных, осадочных, со значительным содержанием крупнообломочной породы. Стоит отметить, что сегодня практически все виды штанг для ГНБ производятся в КНР.
Китайские производители, учитывая высокую конкуренцию на рынке стройтехники, стали уделять большое внимание качеству буровых установок. Кроме того, продукция Китая гораздо дешевле, чем аналогичная из Европы. Большое внимание в буровых машинах Goodeng уделено рабочему месту оператора. Кабина машиниста оборудована автономным отоплением и кондиционером.
Полностью автоматизированные процессы подачи штанг с помощью гидравлического манипулятора, зимнее исполнение двигателя, мощный насос высокого давления позволяют эффективно управлять тяжелой машиной и осуществлять полный контроль над процессом бурения. В стандартную конфигурацию линейки Goodeng входит дополнительное оборудование и ремкомплекты.
Длина, мм | 9600 |
Ширина, мм | 2350 |
Высота, мм | 2630 |
Вес, кг | 21500 |
Дизельный двигатель модель | Cummins 6TLAА8.9-C325 |
Мощность двигателя, кВт. | 239 |
Максимальный крутящий момент, Нм | 28000 |
Максимальная скорость вращения, об/мин | 110 |
Максимальная сила подачи, т | 50 |
Максимальная сила протяжки, т | 50 |
Максимальная подача буровой смеси л./мин. | 500 |
Угол входа штанги, град | 8-22 |
Гидравлический разъем штанг | да |
Манипулятор 2т | да |
Карусельная система замены штанг | возможна |
Транспортная скорость, км/ч | 3 |
Длина буровых штанг, мм | 4500/6000 |
Диаметр, мм | 89 |
Максимальное расширение, мм | 1500 |
Максимальная длина бурения, м | 700 |
