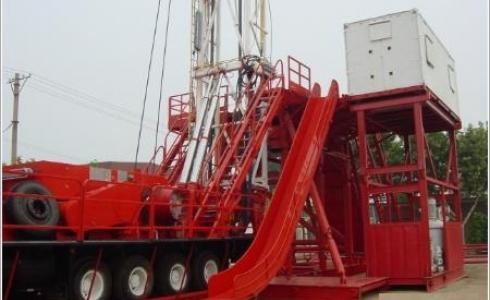

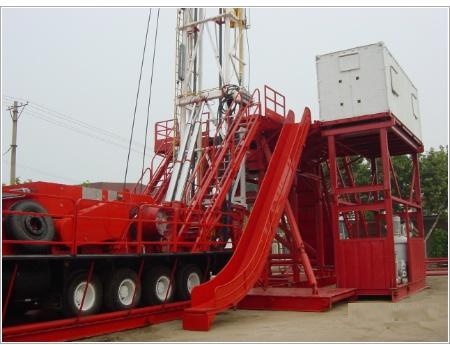

Мобильная буровая установка ZJ15
Буровая установка ZJ15 представляет собой самоходную буровую установку, смонтированную на автомашине, которая имеет следующие преимущества: она удобна в передвижении, подходит для всех дорожных условий, легкая и гибкая в эксплуатации. Она применяется для капитального ремонта и бурения неглубоких скважин, скважин средней глубины и скважин малого диаметра, а также для забуривания нового ствола из скважины.
Шасси - автоматический тяжелогрузный трайлер 10 × 8 с рулевой системой, который обеспечивает высокую проходимость.
Грузовая автомашина оснащена 5 осями: 2 передних ведущих моста, из которых два сдвоенных передних моста управляемые, 2 задних ведущих моста и 1 мост с разгруженными полуосями, регулирующий буфер. 4 гидравлических домкрата используются для установки в позицию и выравнивания буровой установки.
Буровая установка также оборудована следующими компонентами: гидравлическая шпилевая катушка, буровая лебедка, буровая площадка, подвижной крюк, вертлюг и гибкий трубопровод, буровой ротор, клинья, вкладыш под ведущую бурильную трубу, гидравлические ключи для обсадных труб, механизм крепления неподвижного конца талевого каната, индикатор нагрузки на буровой инструмент, пульт управления бурильщика, мостки, наклонные мостки, перила и лестницы.
Наименование оборудования |
Тип |
Технические характеристики |
|
Основной узел |
|
Номинальная глубина бурения: 1500 m (5") |
|
Maкс. нагрузка на крюке: 1350 kN |
|||
Мощность буровой лебедки: 396 KW (2100об/мин) |
|||
Высота вышки:35м |
|||
Высота 2-й площадки: 17.5,20.2,21.2,22 m |
|||
Талевая система: 4*5 |
|||
Тип буровой площадки: 10*8 |
|||
Габаритные размеры: 18500*2850*4300 мм. Температура района производства работ - 45ºС ~ + 45ºC, влажность 48 – 88%. |
|||
Вышка |
JJ13535 |
Двухсекционная, телескопического типа, в соответствии с API 4F , с растяжками. |
|
Maкс. нагрузка на крюке: 1350 kN |
|||
Общая высота: 35 м |
|||
Противоветровая устойчивость: 110 км/ч . |
|||
Лебедка |
JC21 |
Однобарабанная буровая лебедка и закрытая рама, муфта осевого продвигающего диска и барабан лебедки, установленный на платформе для троса. Соединительная муфта для системы трансмиссии ротора, с предохранительным устройством кронблока. Состоит из: главного барабана, муфты осевого продвигающего диска, цепи, защиты и тормозной системы. Ном. подводимая мощность: 485kW(650лс) Ном. скорость вращения ведущего вала: 450 об/мин Maкс. тяговое усилие талевого каната: 210 kN Размеры главного барабана: ∅450 х 912 мм. Тип тормоза: ленточный тормоз с дополнительным вспомогательным тормозом. Размер шкива ленточного тормоза: ∅970 х 210 мм Основная муфта вкл. барабанного вала: ATD324H |
|
Тормоз ленточный |
|
||
Вспомогательный тормоз |
WCB236 |
|
|
Гидравлический раскрепитель труб |
Y15160 |
Maкс. усилие:150 kN |
|
Макс. рабочий ход: 1600 мм. |
|||
Талевая система |
4*5 |
В соответствии с API 8A, 9A |
|
Талевый канат: ∅26 mm |
|||
Maкс. нагрузка на крюке:1580 kN (4×5) |
|||
Кронблок |
TC135 |
Три вала |
|
Один тартальный шкив: ∅ 915 мм |
|||
Четыре талевых шкива: ∅ 760 мм |
|||
Диаметр троса ∅ 26 mm |
|||
Крюкоблок |
YG135 |
Maкс. нагрузка на крюке: 1350 kN |
|
Трос |
|
∅ 26мм, длина - 800 м |
|
Вертлюг |
SL135 |
В соответствии с API 8A |
|
Maкс. статическая нагрузка: 1350 kN |
|||
Maкс. рабочее давление: 35 Mpa |
|||
Maкс. скорость вращения: 210 r/min |
|||
Угловой редуктор |
JX110B |
Maкс. скорость на ведущем валу 2100 r/min |
|
Maкс. рабочий крутящий момент: 11000 N.m |
|||
Редуктор привода лебёдки |
FD140 |
Maкс . скорость на ведущем валу: 2100 r/min |
|
Maкс. рабочий крутящий момент :11000 N.m |
|||
Пневматическая система |
|
Maкс. рабочее давление :0.85 Mpa, макс. 1,1 |
|
Включает: воздушный компрессор, все типы клапанов ,трубопроводов, рессивер. |
|||
Гидравлическая система |
|
Maкс. давление: 14Mpa |
|
Включает все типы клапанов и трубопроводов, масляный резервуар, 1 комплект основного масляного насоса . |
|||
Электросистема |
|
|
|
Гидравлическая лебедка |
YJ5B |
|
|
Роторный стол |
ZP-175 |
Диаметр проходного отверстия: 444 мм (171/2″) |
|
Maкс. скорость вращения: 300 r/min |
|||
Подвышечное основание |
ZT160 |
В соответствии с API 4F |
|
Модель: конструкция из 6 -ти стоек телескопических, база роторного стола. |
|||
Maкс. нагрузка на балку роторного стола: 1600 kN |
|||
Высота подвышечного основания: 4800 мм. |
|||
Размеры подвышечного основания: 5.2× 6 м |
|||
Рабочее пространство под балкой ротора: 3500 мм |
|||
Верхняя опорная площадка(балкон верхового) |
|
Высота креплений от 17,5 до22 м от земли |
|
Коробка передач привода ротора |
ZX-110 |
Макс. крутящий момент 11 kN, скорость 2100 об/мин |
|
Дифф. коробка передач |
CX110 |
|
|
Аварийный выход |
TS-80 |
|
|
Наклонные мостки для бурильных труб |
|
|
|
Направляющая дорожка для бурильных труб |
|
|
|
Лестницы и поручни |
|
|
|
Укрытие для рабочей площадки и подроторного пространства, верхового |
|
Укрытие (каркас) мягкое для рабочей площадки высотой 3м, на балконе верхового 2,5м, подроторного пространства до земли. |
|
Аппарель для шасси |
|
|
|
Транспортное средство |
XD10*8 |
Самоходное шасси: |
|
Колесная формула 10 х 8 |
|||
Количество мостов 5 |
|||
Расстояние между мостами, мм. 1350 х 4685 х 1350 х 1350 |
|||
Максимальная скорость: 45 км/ч |
|||
Дизельный двигатель |
CAT3408В |
Мощность:650л.с. Скорость вращения: 2100 об/мин .Температура - 65°~ +45°C |
|
Коробка передач |
CLBT5961 |
передние: 5, задняя: 1 |
|
Несущая рама |
CJ-01 |
Включает: балочный узел, передний коммингс, дефлектор, база подъемного цилиндра и т.д. |
|
Мосты |
CQ |
4 ведущих моста, 1 вспомогательный мост CYLINDER. |
|
Колеса |
18-22.5 |
Вездеходный протектор типа |
|
Кабина |
|
Одна кабина |
|
Гидравлический цилиндр |
Y3030 |
|
|
Блок рулевого управления |
|
Включает: насос управления поворотами, цилиндр управления поворотами, рулевая тяга и гидросистема и т.д.. |
|
Подвеска |
|
|
|
Приводной вал |
CZD |
|
|
Аварийный энергоблок 37квт. |
|
|
|
Устьевое оборудование и измерительные приборы |
|||
Индикатор нагрузки на буровой инструмент |
JZ200 |
|
|
Штроп |
DH150 |
Макс. грузоподъёмность:1500kN |
|
Трубный машинный ключ |
|
Модель: B |
|
Гидравлический ключ для БТ |
ZQ-25 |
размер труб 60-89 мм БТ. |
|
Элеватор |
|
2 7/8'',31/2" ,4 1/2" , каждый по два шт. |
|
Система контроля параметров бурения |
|
Контроль 8-ми параметров бурения. |
|
Пневматический спайдер |
CHD-120 |
Размеры 2 3/4" - 4 1/2", грузоподъёмность 1200 кN. |
|
Система электрооборудования буровой (вагон МСС) |
|||
Система электропередачи и освещения |
|
|
