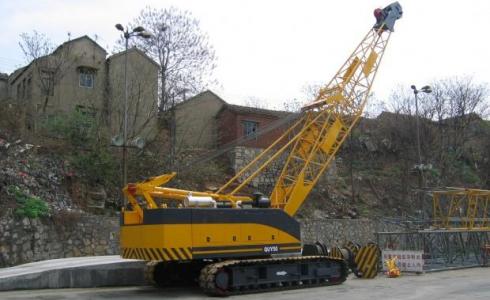

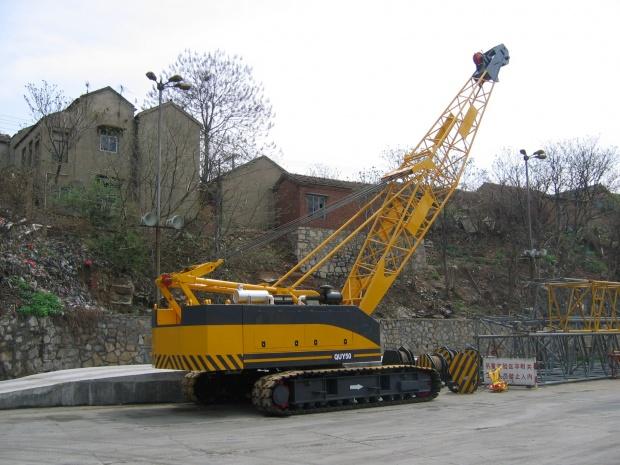

Гусеничный кран XCMG QUY50
- Гусеничный кран спроектирован и разработан с применением самых современных технологий.
- Кран имеет гидравлический привод, возможен его полный разворот, на нем установлена решетчатая стрела. Кроме того, это первый среди китайских кранов с пилотной пропорциональной системой управления.
- Данный кран прост в эксплуатации, отличается устойчивостью при движении и продуманной формой конструкции.
- Максимальная грузоподъемность равна 50 тонн, длина стрелы от 13 м до 52 м, длина гуська от 9,15 м до 15,25 м.
- Опциональный механический грейфер подходит для перемещения земли и для выполнения штабелирования.
- Удлиненная гусеничная часть. Гусеничный блок может быть удлинен или, наоборот, втянут с помощью гидравлического цилиндра с целью повышения устойчивости всей машины, а также для смены места работы.
- Одиночная верхняя часть является опцией, предназначенной для осуществления быстрого подъема небольших грузов с целью обеспечения высокоэффективной работы.
- Самостоятельное сооружение платформы. Портал может быть сооружен самостоятельно с помощью систем поддержки и подъема.
|
Вес машины |
31000 кг |
|
Полный вес машины со стрелой |
48500кг |
|
Максимальная скорость движения |
1.1 км/ч |
|
Преодолеваемый угол подъема |
16° |
|

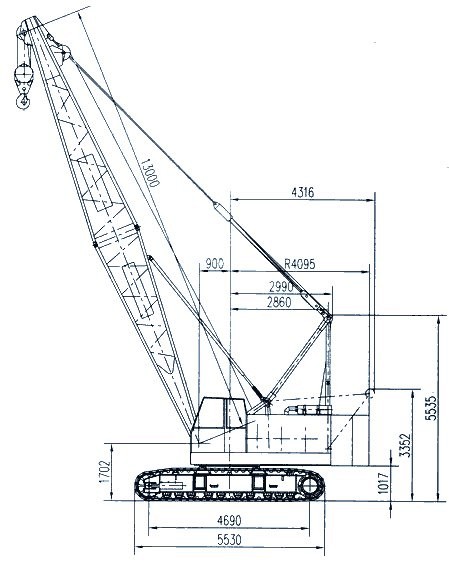

Габариты (длина х высота х ширена) |
11.5 х 3.4 х 3.45мм |
|
Двигатель |
|
|
Модель |
SHANHAI CUMMINS 6CL160-2 (рядный, водяного охлаждения, четырехтактный, с турбонагнетателем) |
|
Номинальная мощность |
117 кВт (160 л.с.) при 1800 об/мин |
|
Количество цилиндров / диаметр / ход поршня |
6 / 126 мм / 130 мм |
|
Рабочий объем цилиндра |
7.920 л |
|
Номинальный расход топлива |
214 г/кВч |
|
Максимальный вращающий момент |
764 Нм/1300 об/мин |
|
Пусковой двигатель |
24 В, 11 кВт |
|
Генератор переменного тока |
24 В, 35 А |
|
Аккумуляторы |
12В, 170х2А/час |
|
Система охлаждения |
центробежный насос ( принудительная циркуляция), вентилятор |
|
Характеристики подъема |
|
|
Максимальная грузоподъемность |
50т |
|
Максимальный момент груза |
1815 кН.м |
|
Номинальный рабочий радиус |
3.7м |
|
Рабочий угол |
30-80° |
|
Рабочий угол гуська |
10,30° |
|
Высота основной стрелы |
13м |
|
Макс. вылет стрелы |
52 м |
|
Время подъема стрелы |
52 с |
|
Время подъема груза |
65 с |
|
Скорость поворота стрелы |
1,5 обмин |
|
Ходовая часть |
|
|
Несущие катки |
по 2 с каждой стороны |
|
Опорные катки |
по 10 с каждой стороны |
|
Давление на грунт |
0.069МПа |
Соотношение подъема и вылета стрелы к грузоподъёмности.
|
Характеристики |
Высота подъема стрелы, м |
|||||||||||||
|
Длина вылета стрелы, м |
13 |
16 |
19 |
22 |
25 |
28 |
31 |
34 |
37 |
40 |
43 |
46 |
49 |
52 |
|
3,7 |
50,0 |
|||||||||||||
|
4,0 |
43,0 |
45,0 |
||||||||||||
|
4,5 |
36,0 |
37,0 |
37,5 |
|||||||||||
|
5,0 |
31,0 |
31,0 |
30,5 |
29,5 |
||||||||||
|
5,5 |
26,5 |
27,3 |
27,0 |
27,0 |
26,0 |
|||||||||
|
6,0 |
22,0 |
23,4 |
24,0 |
24,0 |
24,0 |
22,5 |
||||||||
|
7,0 |
19,0 |
19,0 |
19,0 |
19,0 |
19,5 |
18,8 |
18,5 |
|||||||
|
8,0 |
15,5 |
15,5 |
16,0 |
16,0 |
15,8 |
15,2 |
15,0 |
15,0 |
14,9 |
|||||
|
10,0 |
11,0 |
12,0 |
11,5 |
11,5 |
11,4 |
11,5 |
11,3 |
11,2 |
11,0 |
10,8 |
10,7 |
10,4 |
10,0 |
|
|
12,0 |
9,0 |
9,5 |
9,5 |
9,0 |
5,9 |
8,8 |
8,6 |
8,6 |
8,6 |
8,5 |
8,4 |
8,2 |
8,1 |
8,0 |
|
14,0 |
7,5 |
7,5 |
7,5 |
7,3 |
7,4 |
7,1 |
7,0 |
6,8 |
6,5 |
6,6 |
6,5 |
6,3 |
6,2 |
|
|
16,0 |
6,5 |
6,5 |
6,4 |
6,4 |
6,0 |
5,8 |
5,8 |
5,7 |
5,5 |
5,3 |
5,0 |
5,0 |
||
|
18,0 |
5,4 |
5,4 |
5,3 |
5,0 |
4,7 |
4,6 |
4,5 |
4,4 |
4,3 |
4,2 |
4,1 |
|||
|
20,0 |
4,6 |
4,5 |
4,3 |
4,2 |
4,1 |
4,0 |
3,8 |
3,8 |
3,7 |
3,5 |
3,3 |
|||
|
22,0 |
3,8 |
3,7 |
3,5 |
3,5 |
3,4 |
3,3 |
3,2 |
3,0 |
2,8 |
2,7 |
||||
|
24,0 |
3,5 |
3,0 |
2,9 |
3,0 |
2,8 |
2,6 |
2,5 |
2,3 |
2,1 |
|||||
|
26,0 |
2,8 |
2,6 |
2,5 |
2,3 |
2,1 |
2,0 |
1,8 |
1,6 |
||||||
|
28,0 |
2,1 |
1,9 |
1,8 |
1,6 |
1,4 |
1,2 |
||||||||
|
30,0 |
1,8 |
1,6 |
1,5 |
1,3 |
1,2 |
1,1 |
||||||||
|
32,0 |
1,5 |
1,5 |
1,3 |
1,1 |
1,0 |
0,9 |
||||||||
|
34,0 |
1,4 |
1,2 |
1,0 |
0,9 |
0,8 |
|||||||||
