Дорожный виброкаток TIANGONG YZ G
- Гидростатическая ходовая система с приводом на все колеса, применяющая патент фирмы TIANGONG, двухскоростное бесступенчатое изменение скорости , удовлетворяющие требованиям разнообразных режимов работы , регулируют скорость перемещения катка.
- Применение двигателей Deutz и Cummins фирм Weichai и Dongfeng, имеющих надежные технические характеристики и малый расход топлива.
- Привод - гидравлический, позволяющий осуществлять плавные пуск, торможение, изменение направления катка, ловкое управление и высокое качество уплотнения покрытии.
- Привод на все колеса, значительно повышающий силу тяги и проходимость катка, обеспечивающий большую вынуждающую силу, высокую уплотняющую способность и оптимальную эффективность работы.
- Применение гидравлических элементов фирмы REXROTH (Германия )и фирмы EATON (США), повышающих прогрессивность и надежность.
- Гидравлический поворот шарнирно сочлененной рамы, трехступенчатая амортизация.
- Гидросистема вибрации, имеющая две частоты и две амплитуды колебания.
- В кабине установлены панорамные безопасные стекла и акустическую систему.
- Возможен подбор кондиционеров.
- Откидываемый вперед капот, спроектированный в обтекаемом виде, обеспечивающий широкий обзор фронта и тыла, простоту обслуживания и ремонта.
|

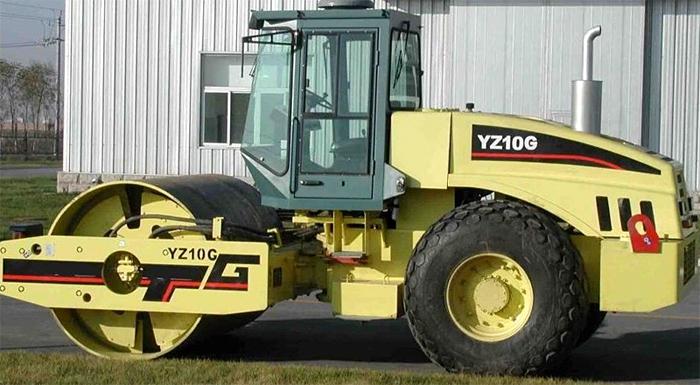

YZ10G |

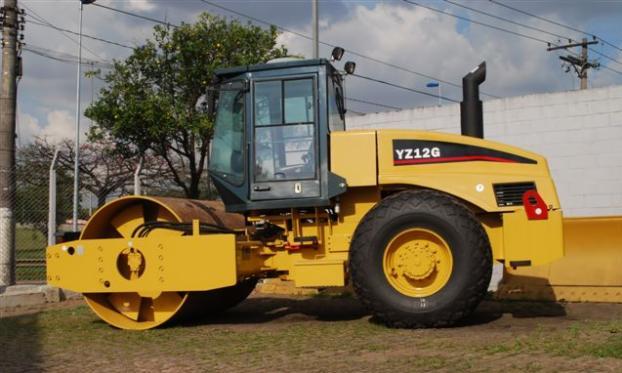

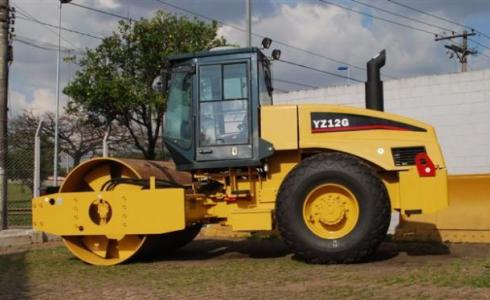

YZ12G |
YZ14G |
YZ16G |
YZ18G |
YZ20G |
Масса машины, кг |
10000 |
12000 |
14000 |
16000 |
18000 |
20000 |
Вес на катке, кг |
5800 |
6800 |
9000 |
10000 |
12000 |
13000 |
Вес на задней оси, кг |
4200 |
5200 |
5000 |
6000 |
6000 |
7000 |
Линейная статическая нагрузка, Н/см |
272 |
319 |
422 |
470 |
565 |
610 |
Общая длина машины, мм |
5700 |
5700 |
5833 |
5833 |
5991 |
5991 |
Общая ширина машины, мм |
2345 |
2345 |
2345 |
2345 |
2345 |
2345 |
Общая высота машины, мм |
3220 |
3220 |
3220 |
3220 |
3220 |
3220 |
Ширина вальца, мм |
2130 |
2130 |
2130 |
2130 |
2130 |
2130 |
Диаметр вальца, мм |
1522 |
1522 |
1522 |
1522 |
1522 |
1522 |
Типоразмер шины |
23.1-26-12PRTL C-7 |
23.1-26-12PR / TL C-7 |
23.1-26-12PR / TL C-7 |
23.1-26-12PR / TL C-7 |
23.1-26-12PR / TL C-7 |
23.1-26-12PR / TL C-7 |
Число шин |
2 сзади |
2 сзади |
2 сзади |
2 сзади |
2 сзади |
2 сзади |
Частота вибрации, Гц |
30/35 |
30/35 |
30/35 |
30/35 |
30/35 |
30/35 |
Амплитуда колебаний, мм |
1.8/0.95 |
1.8/0.95 |
1.8/0.95 |
1.8/0.95 |
1.8/0.95 |
1.8/0.95 |
Модель дизельного двигателя |
6BT5.9-C110
|
6BT5.9-C110 |
TBD226B-6 с водяным охлаждением |
TBD226B-6 с водяным охлаждением |
TBD226B-6 с водяным охлаждением |
TBD226B-6 с водяным охлаждением |
Номинальная мощность, кВт |
110 |
110 |
110 |
110 |
130 |
130 |
Номинальная частота вращения, об/мин |
2300
|
2300 |
2500 |
2500 |
2500 |
2500 |
Максимальная скорость движения, км/ч |
10
|
10 |
10 |
10 |
9.52 |
9.52 |
Наибольший преодолимый подъем, % |
40
|
40 |
40 |
40 |
40 |
40 |
Наименьший радиус поворота, мм |
6000
|
6000 |
6100 |
6100 |
6100 |
6100 |
Вместимость топливного бака, л |
200
|
200 |
280 |
280 |
280 |
280 |
Напряжение, в |
24 |
24 |
24 |
24 |
24 |
24 |
