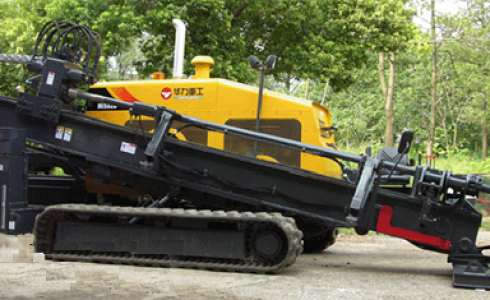

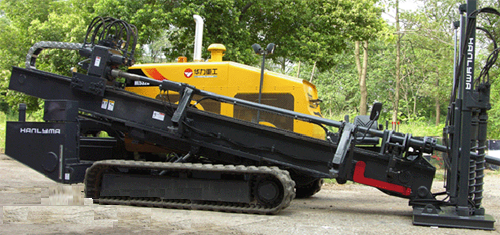

Буровая установка горизонтально направленного бурения Hanlyma HL532B
|
Основные данные |
|
|
Вес буровой установки (в тоннах) |
9.2 |
|
Длина |
720 |
|
Ширина |
240 |
|
Высота |
300 |
|
Напряжение системы питания (В) |
24 |
|
Двигатель |
|
|
Название |
Steyr type WD615 |
|
Тип |
с турбонадувом, 6 цилиндровый, с водяным охлаждением. |
|
Мощность двигателя (в кВт/ л.с.) |
154/210 |
|
Основные рабочие параметры |
|
|
Макс. тяговое усилие (кН) |
320 |
|
Макс. усилие подачи (кН) |
200 |
|
Макс. крутящий момент (Нм) |
12000 |
|
Скорость вращения (об. /мин) |
0-110 |
|
Угол забуривания (°) |
10-22 |
|
Гидравлическая система анкерения |
+ |
|
Ходовая часть с прорезиненными гусеницами |
+ |
|
Гидравлическая система подачи штанг |
+ |
|
Макс. диаметр строящегося трубопровода |
Ф820 – длина 100м |
|
Мин. диаметр строящегося трубопровода |
Ф63 – длина 500-600м |
|
Бурильный инструмент |
|
|
Длина буровых штанг (м) |
4 |
|
Диаметр буровых штанг (мм) |
Ф 73 |
|
Диаметры расширителей (мм) |
220-940 |
|
Объем резервуаров |
|
|
Объем топливного бака (в литрах) |
250 |
|
Объем гидравлического бака (в литрах) |
190 |
|
Объем резервуара для моторного масла (в литрах) |
10 |
|
Насос для бурового раствора |
|
|
Маск. давление насоса для бурового раствора (МПа) |
10 |
|
Макс. производительность насоса для бурового раствора (Л/мин) |
280 |
|
Водяной насос |
|
|
Макс. производительность водяного насоса (м3/ч) |
22 |
|
Объем водяного резервуара (м3) |
3,8 |
|
Мощность приводного дизельного двигателя (кВт) |
2.5 |
|
No. |
Наименование |
Спецификация |
Еденица |
Кол-во |
Примечания |
|
Основная машина |
|||||
|
1 |
Установка для горизонтального направленного бурения на гусеничном ходу |
HL532B |
ед. |
1 |
|
|
2 |
Установка для перемешивания бурового раствора |
|
ед. |
2
|
|
|
Дополнительные принадлежности основной машины |
|||||
|
3 |
Анкерный болт |
|
шт. |
4 |
|
|
4 |
Зажимные клинья |
|
набор |
1 |
8 клиньев в каждом наборе |
|
5 |
Всасывающий рукав |
|
набор |
1 |
|
|
6 |
Рем. комплект дизельного двигателя |
|
набор |
1
|
|
|
7 |
Рем. комплект бурового насоса |
|
набор |
1 |
|
|
8 |
Рем. комплект бура |
|
набор |
1 |
|
|
9 |
Левый гибкий вал |
|
шт |
1 |
|
|
10 |
Правый гибкий вал |
|
шт |
1 |
|
|
11 |
Инструменты |
|
ящик |
1 |
|
|
Буровой инструмент |
|||||
|
12 |
Буровая головка |
|
шт. |
1 |
|
|
13 |
Бурильная штанга |
Φ73х4м |
шт. |
50 |
|
|
14 |
Коннектор |
|
шт. |
1 |
|
|
15 |
Шестиугольная муфта |
|
шт. |
1 |
|
|
16 |
Расширитель со встроенным вертлюгом |
Φ200/Φ300/Φ400/Φ500/Φ600 |
набор |
1 |
Каждый для всех спецификаций |
|
17 |
Расширитель без встроенного вертлюга |
Ф700/Ф800/Ф900 |
набор |
1 |
|
|
18 |
Вертлюг |
35T |
шт. |
1 |
|
|
19 |
Переходник на риммер |
|
шт. |
2 |
|
|
20 |
Восьмиугольная муфта |
|
шт. |
2 |
|
|
21 |
Глушка «Мама», глушка «папа» |
|
набор |
1
|
1 ниппель и 1 муфта бурильного замка |
