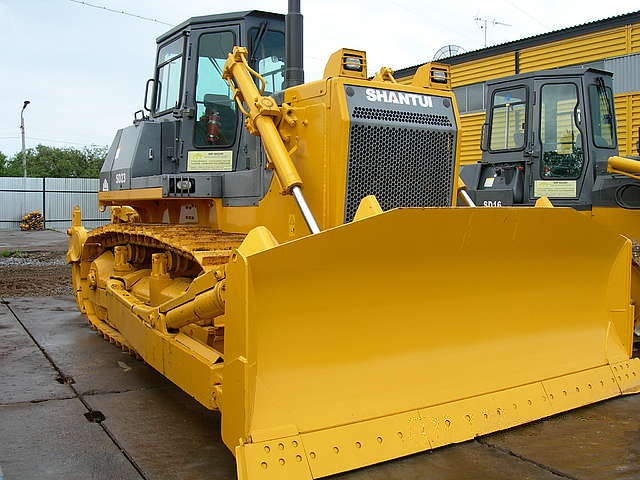

Бульдозер SHANTUI SD23
Бульдозер SD23 является усовершенствованной моделью бульдозера TY220 (D85A-18), производится по технологии изготовления Komatsu D85A-21. В производстве данной модели используются передовые технологии: гидромеханический привод, гидравлическое управление, электронное табло, вместительный отвал; оснащен системой защиты от опрокидывания. Шестигранная кабина обеспечивает отличный обзор, в комплектацию входит система кондиционирования воздуха, удобная, эргономичная система управления. SD23 – бульдозер нового поколения с отличными рабочими характеристиками и удобной системой управления
В данной модели установлен мощный, надежный двигатель Cummins NT855-C280 с низким расходом топлива. Машина оборудована объемным отвалом и рыхлителем с 1 или 3 зубьями, что обеспечивает высокую эффективность работы. 7 опорных катков и увеличенная длина трака позволяют реализовать всю мощность двигателя, повышая при этом устойчивость машины.
Шестиугольная кабина обеспечивает великолепный обзор. По заказу могут быть установлены кондиционер, радио с настройками на 2 канала, стерео колонки. Низкий уровень шума в кабине достигается благодаря использованию звукоизоляционного материала. По заказу в передней части кабины может быть установлена система кондиционирования воздуха.
Эргономичная система управления с измененным положением рулевых и тормозных устройств для наибольшего удобства работы оператора.
Машина удобна в обслуживании, поломки легко вычисляются благодаря системе электронного мониторинга. По заказу могут быть установлены централизованная система смазки и противооткатное устройство.
В данной модели используются последовательно расположенные шестеренные насосы. Один из насосов может быть принудительно отключен для снижения нагрузки на двигатель. Давление в системе повышается до 19,1 мПа, чтобы снизить объем гидравлического цилиндра
|
Двигатель |
|||
|
Модель |
CUMMINS NT855-C280 |
||
|
Тип |
Дизельный рядный, водяного охлаждения, четырёхтактный, с турбонаддувом и промежуточным охлаждением, непосредственный впрыск топлива |
||
|
Мощность на маховике, кВт |
169 |
||
|
Номинальная скорость вращения, об./мин. |
2000 |
||
|
Макс. крутящий момент (при 1400 об./мин.), Нм |
1036 |
||
|
Количество цилиндров - диаметр х ход, мм |
6-ø139.7 x 152.4 |
||
|
Рабочий объем, л |
14.010 |
||
|
Удельный расход топлива, г/кВт*ч |
≤217 |
||
|
Метод запуска |
Электростартер 24 В |
||
|
Трансмиссионная система |
|||
|
Гидротрансформатор |
Трёхэлементный, одноступенчатый, однофазный |
||
|
Трансмиссия |
Планетарная передача, с сервоприводом переключения, принудительная смазка |
||
|
Главный привод |
Спирально-зубчатая коническая передача, одноступенчатый редуктор, смазка разбрызгиванием |
||
|
Муфта поворота |
Многодисковая, в масляной ванне, гидравлически разделяемая, взаимосвязанная с тормозом муфты рулевого механизма |
||
|
Тормоз муфты поворота |
Плавающий, ленточного типа, в масляной ванне, управляемый с помощью педали с гидроусилителем |
||
|
Бортовой редуктор |
Двухступенчатый цилиндрический редуктор, смазка разбрызгиванием |
||
|
Скорость передвижения, км/ч |
|||
|
Вперед: |
3.6/6,5/11,2 |
||
|
Назад: |
4.3/7,7/13,2 |
||
|
Ходовая часть |
|||
|
Ведущая звездочка |
Сегментная |
||
|
Натяжение гусениц |
Гидравлически регулируемое |
||
|
Опорных катков, на сторону |
7 |
||
|
Несущих катков, на сторону |
2 |
||
|
Кол-во башмаков, на сторону |
39 |
||
|
* Во всех катках используются самоустанавливающиеся уплотнения. |
|||
|
Гусеницы |
|||
|
Тип гусениц |
Гусеница в сборе с башмаками |
||
|
Тип шасси |
Подвеска с балансирным брусом |
||
|
Шаг гусеницы, мм |
203.2 |
||
|
Ширина башмака, мм |
610 |
||
|
Дорожный просвет, мм |
405 |
||
|
Колея, мм |
2000 |
||
|
Давление на грунт, МПа |
0.078 |
||
|
Гидравлическая система рабочего оборудования |
|||
|
Рабочее давление, МПа |
19.1 |
||
|
Интенсивность нагнетания (при 1800 об./мин.),л/мин |
194 |
||
|
Нагнетатель |
Сдвоенный шестерённый насос |
||
|
Позиции клапана |
Поднять, держать, опустить, вхолостую |
||
|
Рабочее оборудование |
|||
|
Тип отвала |
Прямой отвал |
Угловой отвал |
U-образный отвал |
|

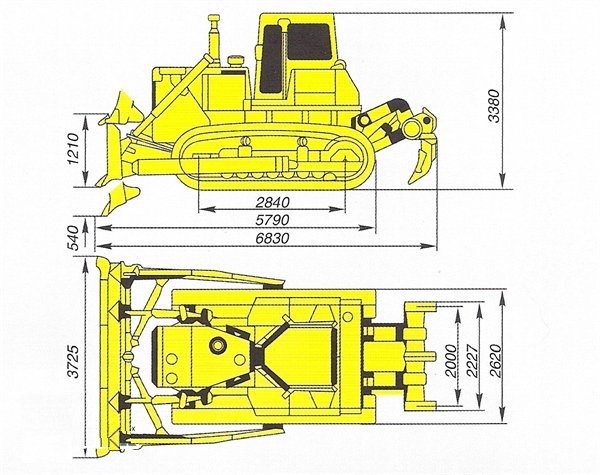

Габаритные размеры, длина х ширина х высота, мм |
9630×4320×3955 |
7140×4365×3380 |
6830×3860×3380 |
|
Вес отвала, кг |
2900 |
3372 |
3350 |
|
Эксплуатационная масса, кг |
26990 |
||
|
Преодолеваемый уклон, ° |
30 |
||
|
Габариты отвала, ширина x высота, мм |
3725×1395 |
4365×1107 |
3860×1379 |
|
Макс. глубина среза, мм |
540 |
560 |
540 |
|
Призма волочения, м³ |
7.8 |
5.4 |
8.4 |
|
Макс. регулировка перекоса, мм |
1210 |
1240 |
1210 |
|
Рыхлитель |
одностоечный/трехстоечный |
||
