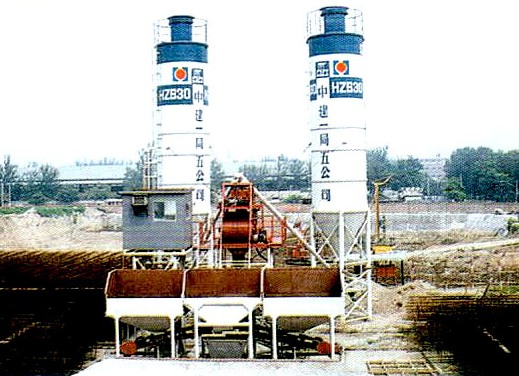

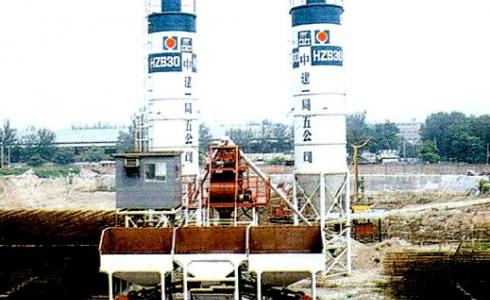

Бетонорастворный узел HZS30
Модульные бетонные заводы легки в установке и демонтаже, обладают высокой эффективностью и качеством производства.
Система управления БСУ состоит из программируемого логического контроллера (PLC) и компьютеризованной системы сбора и анализа информации, что обеспечивает безопасность и легкость управления.
Герметичный бетоносмеситель, система подачи материала и система очистки обеспечивают шумоизоляцию и защиту окружающей среды за счет низкого выброса пыли в атмосферу.
Три бункера для инертных материалов, а так же бункер дозатор. Подача материала с помощью погрузчика. Удобная загрузка материала. Экономичная, компактная планировка бетонозавода. Тензодатчики обеспечивают точную подачу материала и заполнителей. Возможность одновременного взвешивания материалов.
- Работа бетонозавода полностью контролируется промышленным компьютером и программируемым контроллером.
- Схема управления слаботочными исполнительными устройствами создана на основе зарубежных разработок.
- Возможность задания времени смешивания, точность выдержки параметров технологического процесса.
- База данных, хранящая исчерпывающую информацию о производстве. Многоуровневая защита и предупреждение неполадок.
- Возможность оперативной модификации программных установок в соответствии с текущими требованиями.
- Возможность хранения до 1000 рецептов.
- Контроль потребления материалов.
- Ручное и автоматическое управление
- Возможность непрерывной круглосуточной работы.
Производительность |
30 м3/час |
Модель миксера |
JS500 |
Точность взвешивания заполнителей |
±2 % |
Точность взвешивания цемента |
±1 % |
Точность взвешивания воды |
±1 % |
Объем бункера для заполнителя |
13 м3 |
Объем бункера для цемента |
60 т |
Высота разгрузки |
3,8 м |
Размеры завода |
8820 х 8063 х 7621 мм |
Вес завода |
18 тонн |
Винтовой конвейер |
|
Угол конвейера |
40° |
Производительность конвейера |
30 т/час |
Длина конвейера |
8 м, 6 м |
Скорость вращения |
276 об/мин |
Модель двигателя |
YCJ100, Китай |
Мощность двигателя |
7,5 кВт |
Главный миксер |
|
Двигатель миксера |
Y180M-4 |
Мощность двигателя |
18,5 кВт |
Скорость вращения |
1470 об/мин |
Редуктор |
JS500 |
Скорость передачи |
13,424 |
Скорость вращения |
930 об/мин |
Скиповый подъемник |
|
Подъемный двигатель |
YEZ132M-4-B5 |
Мощность двигателя |
7,5 кВт |
Скорость вращения |
1440 об/мин |
Редуктор |
BWY22-23-7,5 |
Скорость подъема |
23 м/мин |
Устройство управления |
|
Рабочий цикл ручного управления |
120 с |
Рабочий цикл автоматического управления |
60 с |
