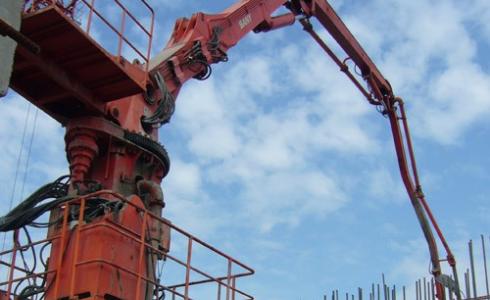

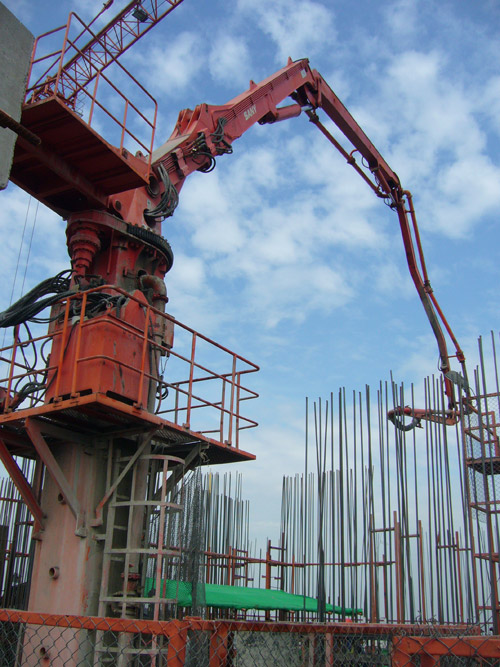

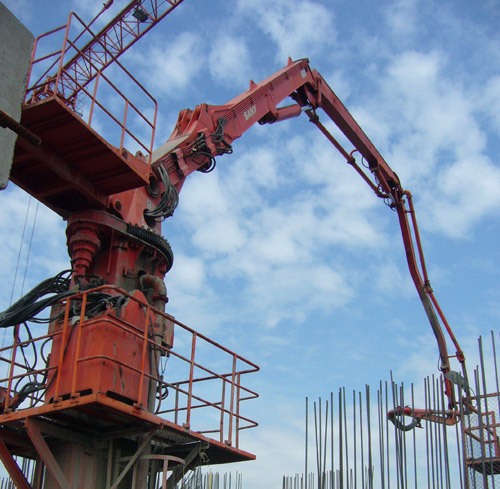

Бетонораспределительная стрела SANY HG32C

Уточните цену по телефону:
+7(4742)22-50-15
Наличие:
звоните

Самоподъемная бетонораздаточная стрела используется при возведении высотных зданий и является специальной стрелой, которая применяется в конструкциях автобетононасосов.

Механизм поворота представляет собой гидравлический привод с углом вращением 365°.

Используется система электроуправления PLC, которая включает в себя автоматическую защиту и предохраняет от несанкционированных действий, отличается точностью и надежностью.

В процессе конструирования характеристики оборудования были подобраны таким образом, чтобы данная бетонораспределительная стрела соответствовала требованиям, предъявляемым при работе с насосным оборудованием большой производительности, в соответствии с реальными условиями эксплуатации бетонных насосов высокой мощности;

Оптимальная конструкция стрелы была разработана с применением самых современных приемов проектирования, таких как компьютерный анализ методом конечных элементов, динамическое моделирование, исследование методом моделирования, испытание опытного образца и т.д.;

Для того, чтобы гарантировать безопасность и надёжность производимого оборудования, при изготовлении бетонораздаточной стрелы и подъёмной мачты компания Sany Heavy Industry использует материалы высокого качества, в т.ч высокопрочную импортную сталь из Швеции и высокопрочные импортные материалы для сварки. Кроме того, для проверки качества изготовленной продукции применяется неразрушающая дефектоскопия;

Соединение с поворотным механизмом и стрелой реализуется при помощи болтов с высокой прочностью, что обеспечивает высокую защиту от опрокидывания.

Комплексная термальная обработка всей стрелы и мачты позволяет контролировать остаточное напряжение и деформацию при сварке.

Для снижения ударов и обеспечения высокой устойчивости при работе бетонораспределительной стрелы применяется ряд технических приёмов, таких как асинхронное регулирование перепада давления, управление соотношением между электричеством и гидросмесью, смягчение ударов при повороте, регулирование наклона. Применение импортного уравнительного клапана позволило эффективно обеспечить плавное движение стрелы и усилить безопасность работы, предохраняя от действия факторов, способных привести к повреждению стрелы, таких как внешние воздействия на гидроцилиндр и внезапное повышение давления;

Имеется два способа управления оборудованием: дистанционное управление и ближнее управление. Дальность ДУ достигает 100 метров за счёт использования радиосвязи. Система дистанционного управления производства известной немецкой компании HBC позволяет выбрать один из четырёх частотных диапазонов, что обеспечивает точность управления, усиливая возможности управления оборудованием с помощью ДУ.

Тип бетонораспределительная стрела (бетонораздаточная стрела для бетононасоса)
Основные параметры бетонораспределительной стрелы
Максимальная досягаемость (радиус) подачи бетона, м 32,62
Угол поворота стрелы, град. 365°
Высота мачты, м 30
Способ установки установка на поверхности здания
Скорость подъёма, м/мин 0,5 — 0,8
Механизм подъёма гидроцилиндр
Диапазон рабочих температур, °C от -10 до +45
Электрооборудование
Модель электродвигателя Y200L-4, B35, IP54
Мощность электродвигателя, кВт 30
Обороты, об/мин 1450
Гидравлическая система
Давление в гидросистеме, МПа 30
Поток масла в гидросистеме, л/мин 47
Ёмкость гидробака, л 300
Прочие характеристики бетонораздаточной стрелы
Способ управления ручное управление, проводное, ДУ (дистанционное управление)
Способ промывки выпускного трубопровода промывка водой либо сухая очистка
Полная масса, т 32
Стрела
Тип стрелы 4-секционная, складная, гидравлическая
Выпускной трубопровод DN125
Диаметр выпускного трубопровода, мм 125
Длина конечного гибкого рукава, м 3
Первая секция Длина, мм 8700
Угол поворота, град. 92°
Вторая секция Длина, мм 7860
Угол поворота, град. 180°
Третья секция Длина, мм 7980
Угол поворота, град. 180°
Четвёртая секция Длина, мм 8080
Угол поворота, град. 260°
