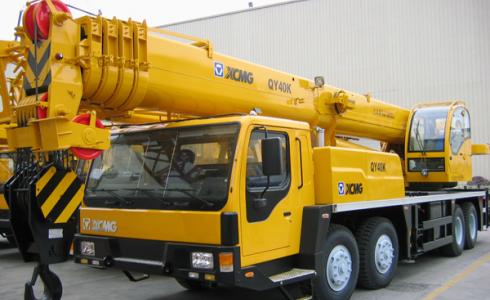

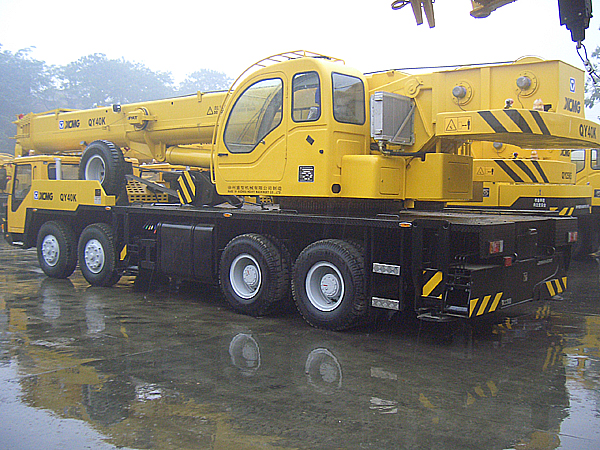

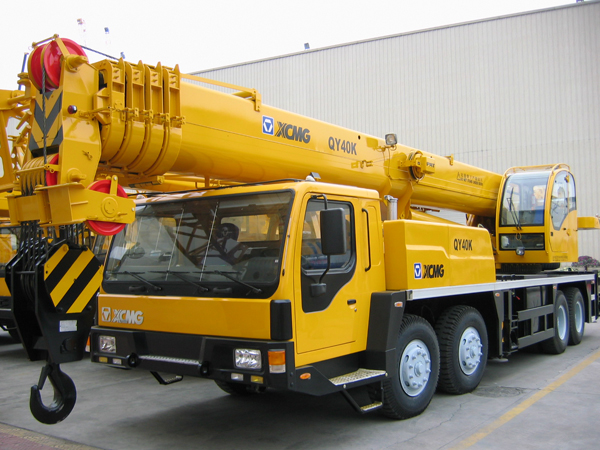

Автокран XCMG QY40K
Технические характеристики в транспортном режиме
|
Параметр |
|||||
|
XZJ5401JQZ40K |
XZJ5403JQZ40K |
||||
|
Размеры |
Полная длина |
mm |
13050 |
||
|
Полная ширина |
mm |
≤2750 |
≤2800 |
||
|
Полная высота |
mm |
3430 |
|||
|
Колёсная база |
Ось 1, Ось 2 |
mm |
1520 |
||
|
Ось 2, Ось 3 |
mm |
3815 |
|||
|
Ось 3, Ось 4 |
mm |
1350 |
|||
|
Меж колесное расстояние |
Передние колеса |
mm |
2240 |
2240 |
|
|
Задние колеса |
mm |
2055 |
2075 |
||
|
Вес |
Полная масса в транспортном положении |
kg |
39800 |
||
|
Нагрузка на ось |
Передняя ось |
kg |
13900 |
||
|
Средняя и задняя ось |
kg |
25900 |
|||
|
Двигатель |
Модель двигателя |
|
WD615.46 |
WD615.334 |
|
|
Мощность двигателя |
Kw/(r/min) |
266/2200 |
247/2200 |
||
|
Крутящий момент двигателя |
N.m/(r/min) |
1460/1400 |
1200/1400 |
||
|
Обороты в мин. |
r/min |
2200 |
2200 |
||
|
Движение |
Скорость |
максимальная |
Km/h |
≥75 |
|
|
Минимально возможная |
Km/h |
4.3 |
|||
|
Диаметр поворота |
минимальный |
mm |
≤24000 |
||
|
в головке стрелы крана |
mm |
≤26800 |
|||
|
Минимальный дорожный просвет |
mm |
≥285 |
|||
|
Угол переднего свеса |
° |
≥16 |
|||
|
Угол заднего свеса |
° |
≥11 |
|||
|
Тормозной путь (при скорости в 30 км/ч) |
m |
≤10 |
|||
|
Макс. подъемопреодолеваемость |
% |
≥46 |
|||
|
Расход топлива на 100 km |
L |
≤46 |
|||
Технические характеристики в крановом режиме
|
Подъёмные работы |
Максимальная грузоподъемность |
t |
40 |
|
|
Минимальный рабочий радиус |
m |
3 |
||
|
Мин. радиус поворота в хвосте противовеса |
m |
≤3.482 |
||
|
Max. грузовой момент |
стрела |
KN.m |
1400 |
|
| выдвинутая стрела |
KN.m |
720 |
||
| выдвинутая стрела и удлинитель |
KN.m |
528 |
||
|
Расстояние между аутригерами |
Продольное расстояние |
m |
5.65 |
|
|
Поперечное расстояние |
m |
6.6 |
||
|
Высота подъема |
Основная стрела |
m |
≥10.9 |
|
|
Все секции стрелы |
m |
≥40.4 |
||
|
Все секции стрелы и удлинитель |
m |
≥55.1 |
||
|
Длина стрелы |
Основная стрела |
m |
10.7 |
|
|
Все секции стрелы |
m |
40.1 |
||
|
Все секции стрелы и удлинитель |
m |
40.1 + 15 |
||
|
Угол наклона удлинителя |
º |
0, 15, 30 |
||
|
Рабочая скорость |
Время подъема основной стрелы |
S |
≤88 |
|
|
Время подъема всех секций стрелы |
S |
≤180 |
||
|
Максимальная скорость поворота |
r/min |
≤2.0 |
||
|
Время установки аутригеров |
Выдвижение балок |
S |
≤30 |
|
| Втягивание балок |
S |
≤20 |
||
| Выдвижение опор |
S |
≤35 |
||
| Втягивание опор |
S |
≤30 |
||
|
Скорость подъема |
Главная лебедка |
m/min |
≥110 |
|
|
Вспомогательная лебедка |
m/min |
≥110 |
||
