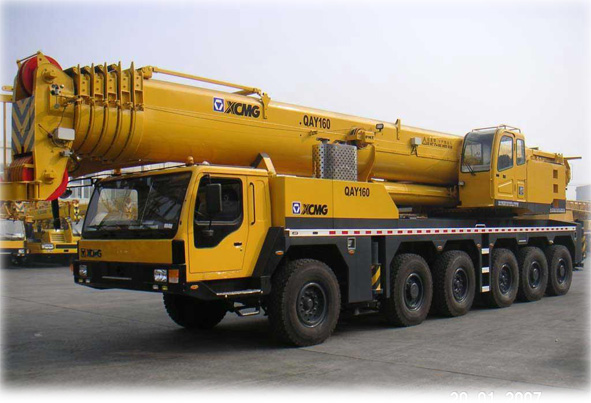

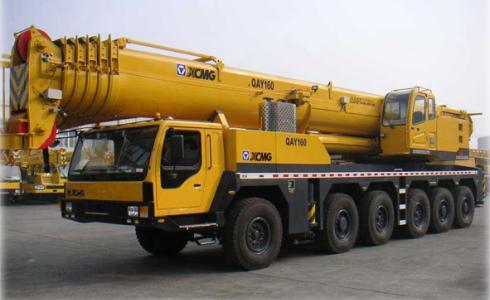

Автокран XCMG QAY160
Технология Liebherr
Характеристики шасси
Полная длина |
|
mm |
15900 |
Полная ширина |
|
mm |
3000 |
Полная высота |
|
mm |
4000 |
Колёсная база
|
Ось 1, Ось 2 |
mm |
2750 |
Ось 2, Ось 3 |
mm |
1650 |
|
Ось 3, Ось 4 |
mm |
2000 |
|
Ось 4, Ось 5 |
mm |
1650 |
|
Ось 5, Ось 6 |
mm |
1650 |
|
Полная масса в транспортном положении |
|
kg |
70000 |
Нагрузка на ось
|
Ось 1, Ось 2 |
kg |
11500 |
Ось 3, Ось 4 |
kg |
11700 |
|
Ось 5, Ось 6 |
kg |
11800 |
|
Модель двигателя шасси |
|
|
|
Мощность двигателя |
|
Kw/(r/min) |
152/2100 |
Крутящий момент двигателя |
|
N/m /(r/min) |
854/1400 |
Рабочий крутящий момент |
|
r/min |
2100 |

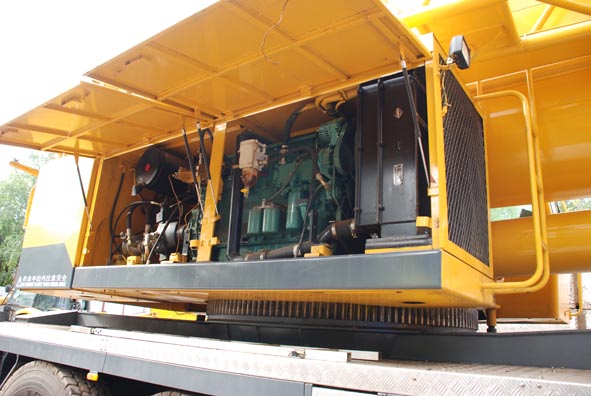

Мощность двигателя крановой установки |
|
Kw/(r/min) |
380/1800 |
Крутящий момент двигателя |
|
N/m /(r/min) |
2400/1200 |
Рабочий крутящий момент |
|
r/min |
2000 |
Скорость
|
максимальная |
Km/h |
71 |
минимально возможная |
Km/h |
2,1 |
|
Диаметр поворота
|
минимальный |
mm |
≤24000 |
в головке стрелы крана |
mm |
≤24000 |
|
Минимальный дорожный просвет |
|
mm |
≥278 |
Угол переднего свеса |
|
° |
≥25 |
Угол заднего свеса |
|
° |
≥23,4 / 19,3 |
Тормозной путь (при скорости в 30 км/ч) |
|
m |
≤10 |
Максимальный процент подъёма |
|
% |
≥48 |
Расход топлива на 100 km |
|
L |
≤80 |
Характеристики крановой установки
Максимальная грузоподъемность |
t |
160 |
||
Минимальный рабочий радиус |
m |
3 |
||
Минимальный радиус поворота в хвосте противовеса |
m |
≤4.850 |
||
Maксимальный грузовой момент |
Основная стрела |
KN.m |
5282 |
|
Все секции стрелы |
KN.m |
2140 |
||
|
Все секции стрелы и удлинитель |
KN.m |
|
|
Расстояние между аутригерами |
Продольное расстояние |
m |
9,625 |
|
|
Поперечное расстояние |
m |
8,7 ( 6,5 ) |
|
Высота подъема |
Основная стрела |
m |
≥14.3 |
|
|
Все секции стрелы |
m |
≥56.3 |
|
|
Все секции стрелы и удлинитель 11,5 м |
m |
≥ |
|
|
Все секции стрелы и удлинитель 20 м |
m |
≥ 79,0 |
|
Длина стрелы |
Основная стрела |
m |
13,6 |
|
|
Все секции стрелы |
m |
60.0 |
|
|
Все секции стрелы и удлинитель 11,55 м |
m |
|
|
|
Все секции стрелы и удлинитель 20 м |
m |
80 |
|
Угол наклона удлинителя |
º |
0, 15, 30 |
||
Время подъема основной стрелы |
S |
≤90 |
||
Время подъема всех секций стрелы |
S |
≤550 |
||
Максимальная скорость поворота |
r/min |
≤2.0 |
||
Время выдвижения/складывания аутригеров
|
Выдвижение опор
|
Синхронное выдвижение |
S |
≤50 |
Синхронное складывание |
S |
≤40 |
||
Вывешивание крана на опорах
|
Синхронное выдвижение |
S |
≤50 |
|
Синхронное складывание |
S |
≤45 |
||
Скорость подъема крюка лебедками |
Главная лебедка |
m/min |
≥120 |
|
Вспомогательная лебедка |
m/min |
≥110 |
||
Уровень внешнего шума |
dB (A) |
≤118 |
||
Уровень шума в кабине |
dB (A) |
≤90 |
